SMP系列射频同轴连接器

  产品说明

SMP的超小界面和MMCX类似，但是它具有更高的频率范围，达到40GHz。它一般使用在小型化高频同轴模块的推拉匹配场合。

它的界面是PCB板相互连接的极好选择。由于这种界面在每个PCB板上安装公头连接器，用母头转接器进行连接。转接器的连接是一种柔性的连接，它允许0.51mm的径向浮动和0.25mm的轴向浮动。连接时，转接器首先卡位在一块PCB的公头上，另一块装在公头连接器的PCB推入即可匹配。

  应用范围:

1.军用/航空

2.宽带

3.测试仪器

4.计算机/局域网

5.路由器

6.电信系统

  技术参数

电参数：

l 特性阻抗：50Ω

l 极限频率：DC~26.5GHz，扩展到40GHz

l 驻波比：1.15@1-26.5GHz      1.5@26.5-40GHz

l 耐电压≥500V/50Hz

l 绝缘电阻≥5000MΩ

l 接触电阻：中间导体间≤6mΩ   外导体间≤2mΩ

机械参数：

l 插入力≤90N

l 拔出力≥2N

l 插拔次数≥500次

  产品类别

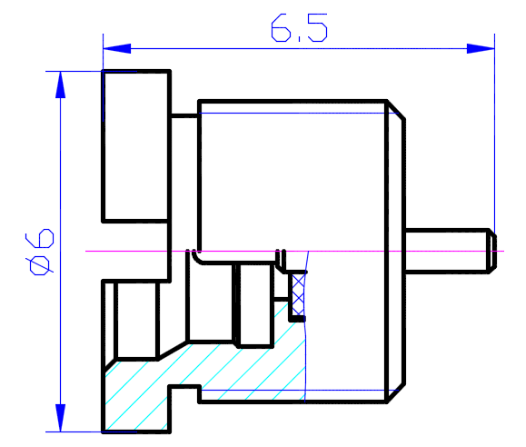

SMP-JYD1（J）

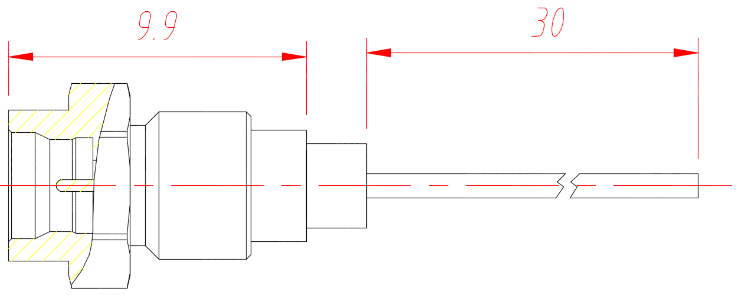

SMP-JYD3（J）

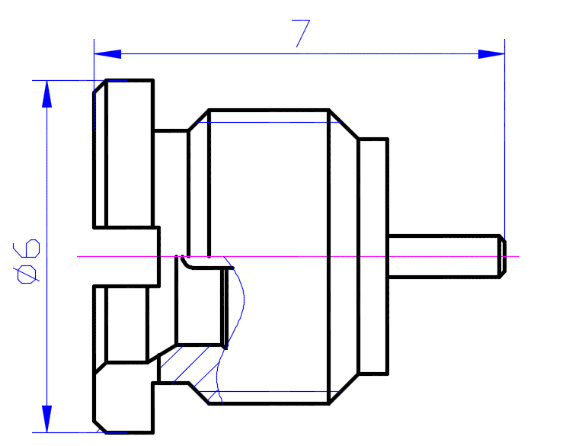

SMP-JYD6（J）
